Les appliques murales peuvent s’installer dans une chambre, au dessus d’un bureau, dans un couloir ou un salon… ce qui changera des spots. Voyons comment installer soi-même une ou plusieurs appliques murales conformément aux normes électriques et en toute sécurité.

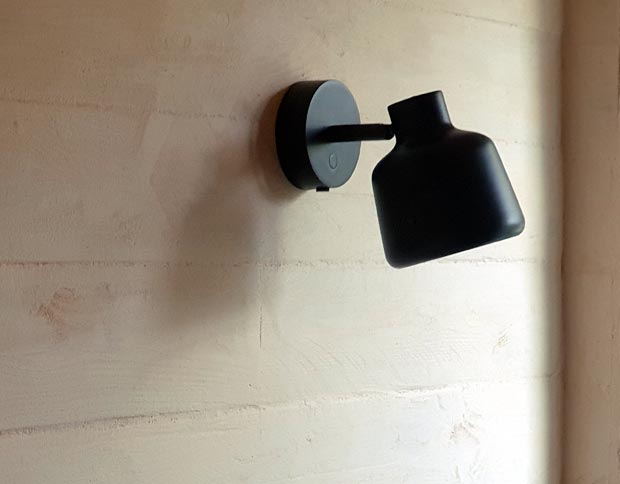

Cette applique murale design éclairera élégamment le coin de cette pièce

Matériel pour installer une applique

Vous aurez besoin de :

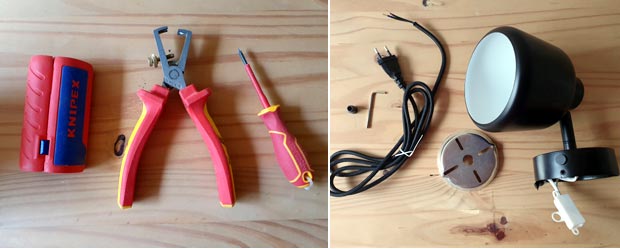

Le matériel pour installer le luminaire et le contenu de la boite de l’applique murale Louella Nordlux (qui peut s’installer au choix sur un plot électrique ou sur une prise grâce au cordon fourni)

Avant toute intervention, coupez le courant au disjoncteur (et vérifier avec un testeur qu’il n’y ait plus de tension) ou bien le disjoncteur général. Faites appel à un électricien en cas de doute.

Installer une applique

Pour poser une seule applique procéder comme cela, étape par étape :
1. Au besoin, couper proprement la gaine avec le coupe gaine (type Knipex) si elle dépasse,
2. Une fois passés les fils électriques dans le trou central, visser la platine métallique du luminaire avec les vis prévues à cet effet sur la boîte d’encastrement (2 vis fixent le boitier à la paroi du mur grâce à leurs griffes, les 2 autres vis servent à accrocher un luminaire, une prise, un variateur…),

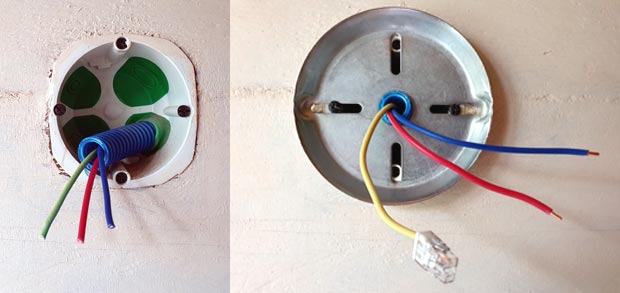

Le boitier électrique où passe la gaine a bien sûr été posé auparavant. On y visse la platine métallique du luminaire

3. Isoler le fil de terre (jaune vert) avec un wago ou un domino,
4. Dénuder le fil neutre (bleu) et le fil de phase (rouge sur l’image mais qui peut être également noir, marron, orange ou violet),

Ne coupez pas le fil de terre et conservez-le isolé dans le boitier. Vous pourriez en avoir besoin par la suite si vous changez de luminaire.

5. Repérer le boitier de raccordement (blanc ici) et les lettres sur le dessus : N pour « Neutral » qui correspond au fil neutre (bleu) et L pour « Live » qui correspond au fil d’alimentation ou « Phase » (rouge). S’aider d’une lame fine pour le déclipser. A l’intérieur se trouve le domino de raccordement. Brancher soigneusement le fil bleu et le fil rouge. Reclipser le boitier.

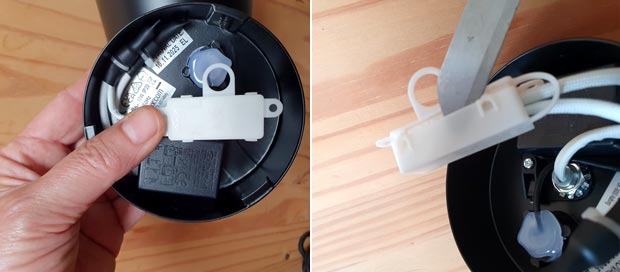

Le boitier de raccordement (blanc) se déclipse facilement avec une lame fine

Installer plusieurs appliques

Comme pour tous les luminaires, selon la norme NF C 15‑100 en vigueur, la pose de plusieurs points lumineux raccordés les uns aux autres doit se faire obligatoirement en parallèle.

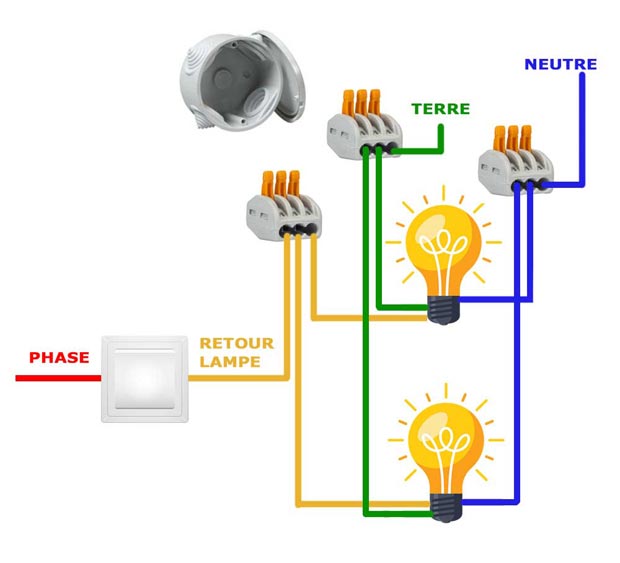

Ce schéma décrit la façon de raccorder plusieurs luminaires les uns aux autres (appliques, plafonniers, etc) en parallèle

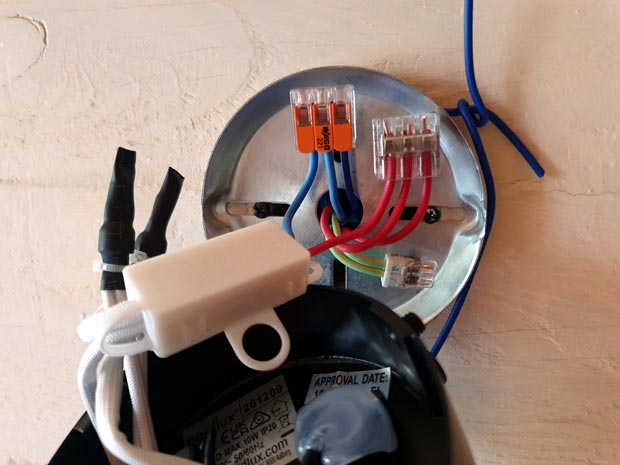

Ici deux appliques murales sont branchées en parallèle. Concrètement, un wago 3 entrées raccorde les 2 fils neutres d’un côté et les 2 fils de phase de l’autre côté (en ajoutant bien sûr à chaque fois 1 fil neutre et 1 fil de phase entre le wago et le boitier du luminaire) – si on branche ensemble 3 luminaires, on aura besoin de wagos (ou dominos) 4 entrées, pour en relier 4 ce sera des connecteurs 5 entrées, etc

Notez que sur l’image ci-dessus les fils de terre sont isolés mais non raccordés à la terre, ce qui est normal pour le luminaire installé ici, classe II (voir détail ci-dessous).

D’autres idées sur le sujet ?
Bricolage : Comment réaliser soi-même son installation électrique ?
Energie solaire : Découvrir les kits en autoconsommation de Solar Choc
Électricité : Des prises et interrupteurs intelligents, design et éco-conçus

Classification des luminaires en fonction de l’isolation et du type de pièce

Relier ou pas à la terre ? Une histoire de classe (classe 1 ou classe 2)
L’applique Louella étant métallique, elle a été conçue spécifiquement avec deux boitiers internes isolés (c’est obligatoire pour les luminaires métalliques). C’est un luminaire de classe II avec double isolation qui ne nécessite pas de raccordement à la terre. Un luminaire de classe I, lui, doit être obligatoirement relié à la terre – et c’est pour cela que l’on doit conserver les fils de terre, même quand ils ne sont pas reliés, ils pourront l’être plus tard.

Luminaires pour pièces sèches ou pièces humides
L’applique Louella est par ailleurs destinée à être installée dans les pièces sèches classe IP20. Si l’on souhaite installer une applique, un plafonnier ou tout autre luminaire dans une salle de bains, ou une cuisine il faudra exclusivement prendre du matériel pour pièces humides classe IP44 minimum.
