Rédigé le | Mis à jour le | Meubles de jardin

Voilà un transat solide et léger en bois brut, à fabriquer soi-même, avec une tête articulée munie de trois positions réglables… Parfait pour prendre des bains de soleil et se détendre ! Le modèle est inspiré par les salons de jardin disponibles sur Maisons du Monde. A la fin de l’été, votre transat fait maison pourra se remiser facilement car les pieds sont démontables.

fabriquer transat bois.jpg

Matériel pour réaliser le transat en bois

BOIS débité ou provenant de palettes
– 4 lattes (~ 7,5 x 1,8 cm *) de 98 cm (Cadre) ou 2 lattes de (~ 7,5 x 1,8 cm *) de 196 cm
– 2 lattes (~ 7,5 x 1,8 cm *) de 112 cm (Cadre)
– 5 lattes (~ 7,5 x 1,8 cm *) de 57 cm (Renforts du cadre)
– 8 lattes (~ 13 x 1,8 cm *) x 57 cm (Lattage fixe **)
– 5 lattes (~ 13 x 1,8 cm *) x 52,5 cm (Lattage tête **)
– 1 latte de (7,5 x 1,8 cm *) x 73,5 cm (Tête)
– 2 lattes de (~ 13 x 1,8 cm *) x 23,5 cm (Pieds)
– 2 lattes de (~ 7,5 x 1,8 cm *) x 64 cm (Renforts des pieds)
* (~ environ) Selon les palettes trouvées, ces dimensions peuvent légèrement varier.
** On peut utiliser des lattes moins larges.

QUINCALLERIE
14 boulons poêliers Ø 6 x 50 mm
8 boulons poêliers Ø 6 x 60 mm
Rondelles assorties
4 vis Ø 4 x 35 mm
1 tige filetée Ø 6 mm x 1 m (sera retaillée) et écrous assortis
une cinquantaine de clous tête homme de 30 mm

MATERIEL
Mèche à bois de Ø 6 mm

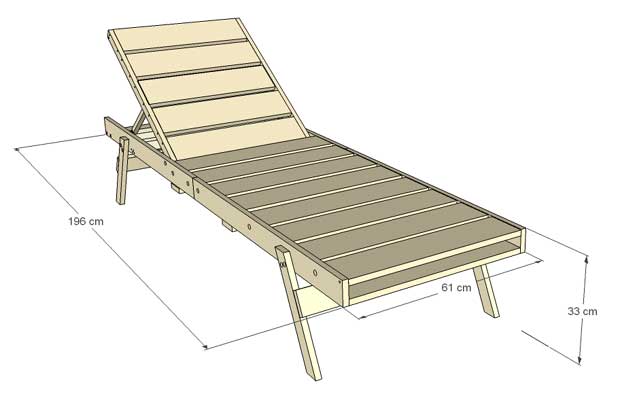

Dimensions du transat

Les dimensions de la chaise longue mesure 61 x 196 cm et s’adapte parfaitement au coussin.
plan transat bois

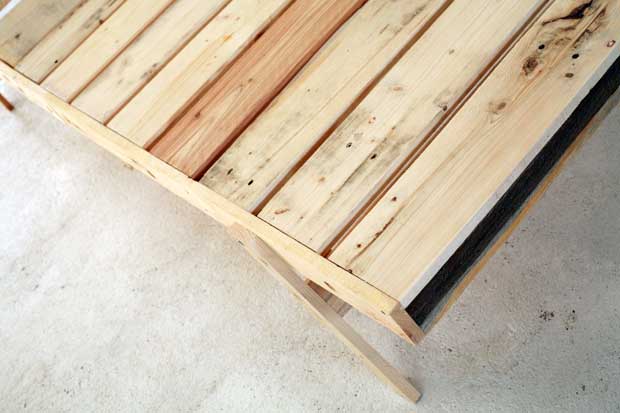

Transat detail 1

Réalisation du transat en bois

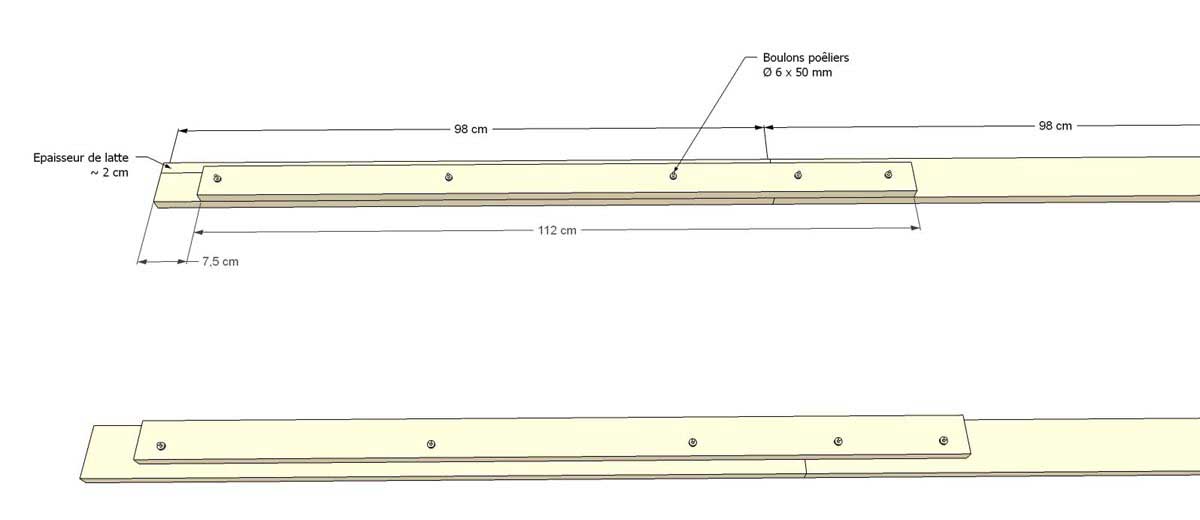

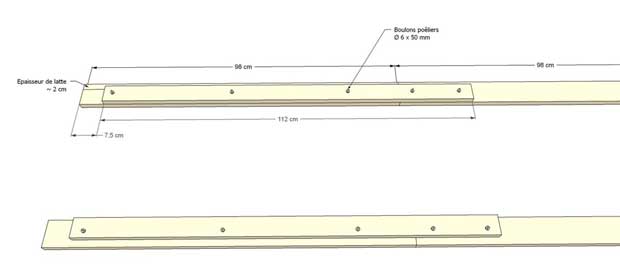

1. Assembler deux lattes de 98 cm, avec un renfort comme indiqué sur le schéma. Utiliser des serre-joints pour réaliser des avant-trous avec la mèche à bois de Ø 6 mm. Fixer solidement avec les boulons pôeliers Ø 6 x 50 mm et des rondelles. Répéter l’opération pour l’autre côté du cadre.
Pour simplifier cette partie, on peut prévoir deux lattes de 196 cm et passer à l’étape 2.
plan transat étape 1
Cliquer sur l’image pour l’agrandir

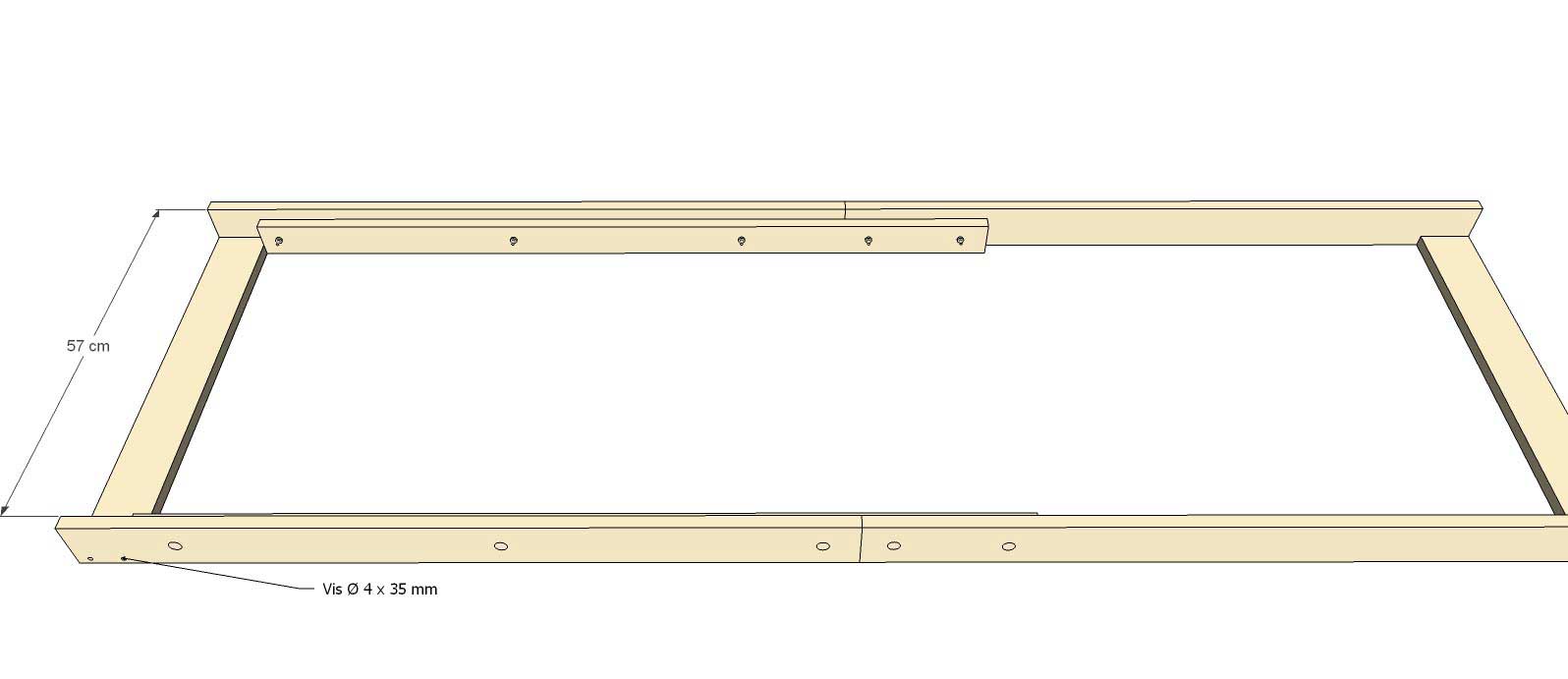

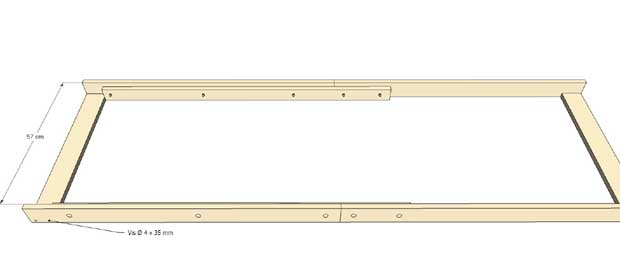

2. Finaliser le cadre en assemblant les côtés avec 2 lattes de 57 cm. Après avoir vérifié que chaque angle est bien droit avec l’équerre, fixer avec des vis Ø 4 x 35 mm.
plan transat étape 2
Cliquer sur l’image pour l’agrandir

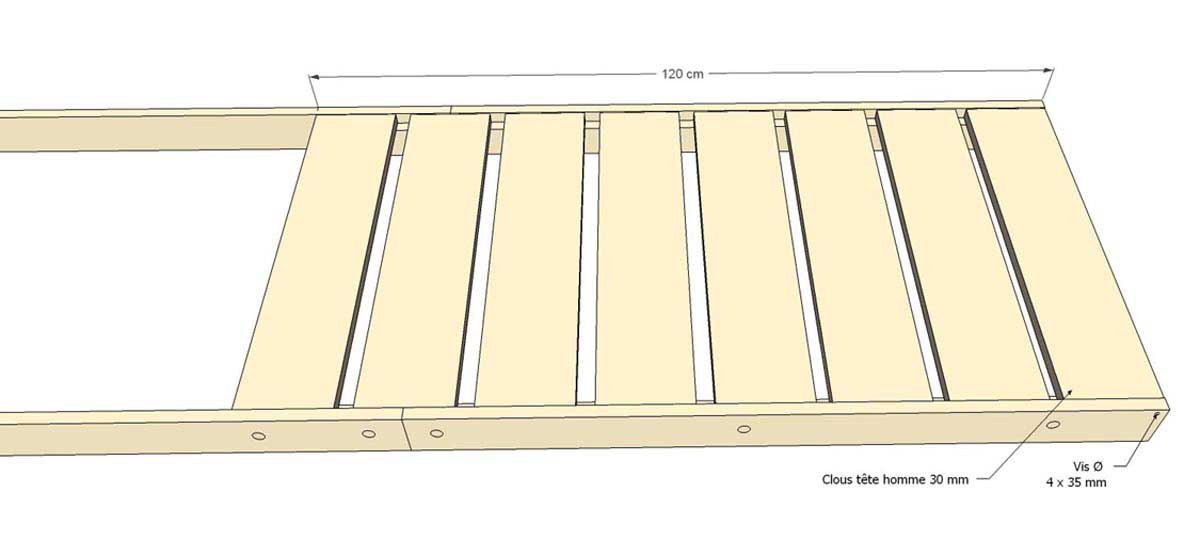

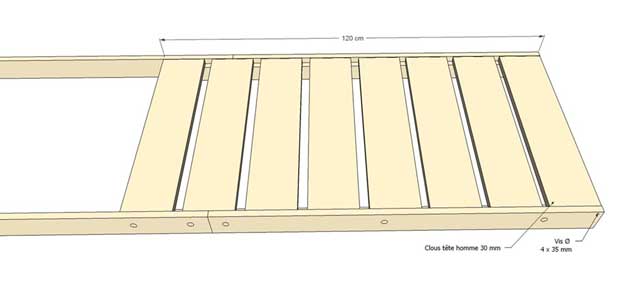

3. Fixer huit lattes de 13 x 57 cm sur la partie fixe du meuble en les espaçant régulièrement (~ 2,25 cm). Utiliser 4 clous tête homme de 30 mm par latte. La dernière latte sera fixée par 2 clous et 2 vis Ø 4 x 35 mm.
plan transat étape 3
Cliquer sur l’image pour l’agrandir

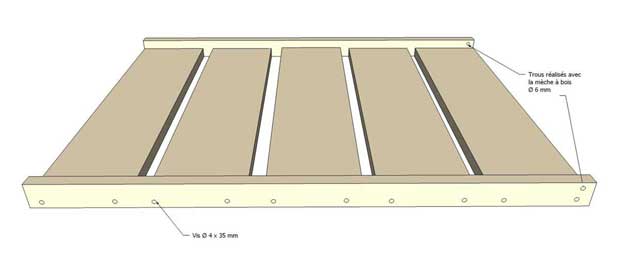

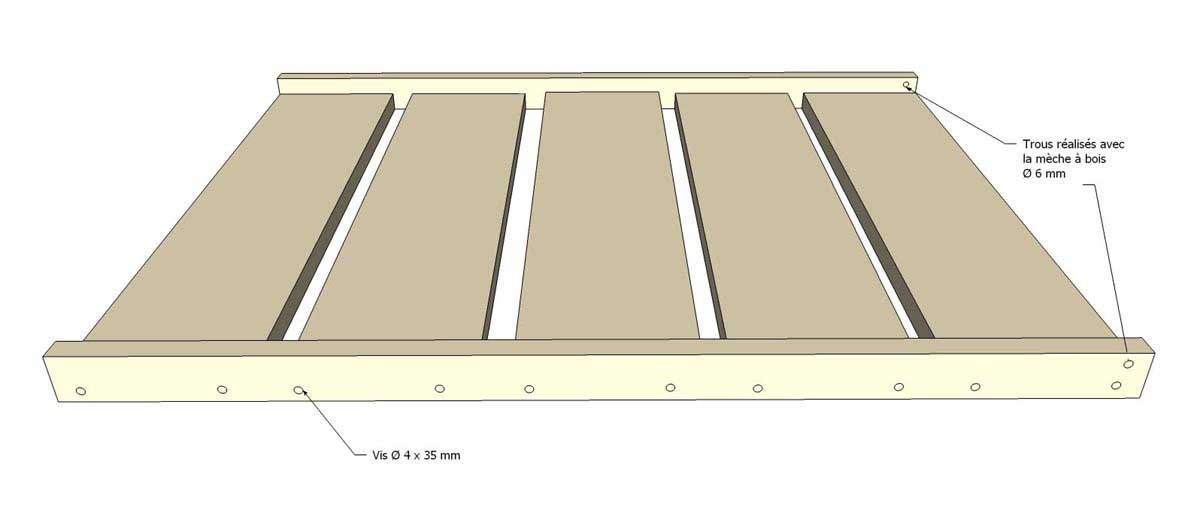

4. Pour créer la tête du transat, scier une latte de 75 cm en deux dans le sens de la longueur, puis fixer des lattes de 13 x 52,5 cm avec des vis Ø 4 x 35 mm. Percer des trous avec la mèche à bois de Ø 6 mm pour l’articulation.
plan transat étape 4
Cliquer sur l’image pour l’agrandir

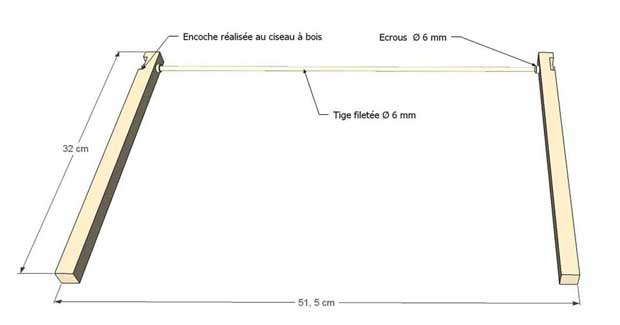

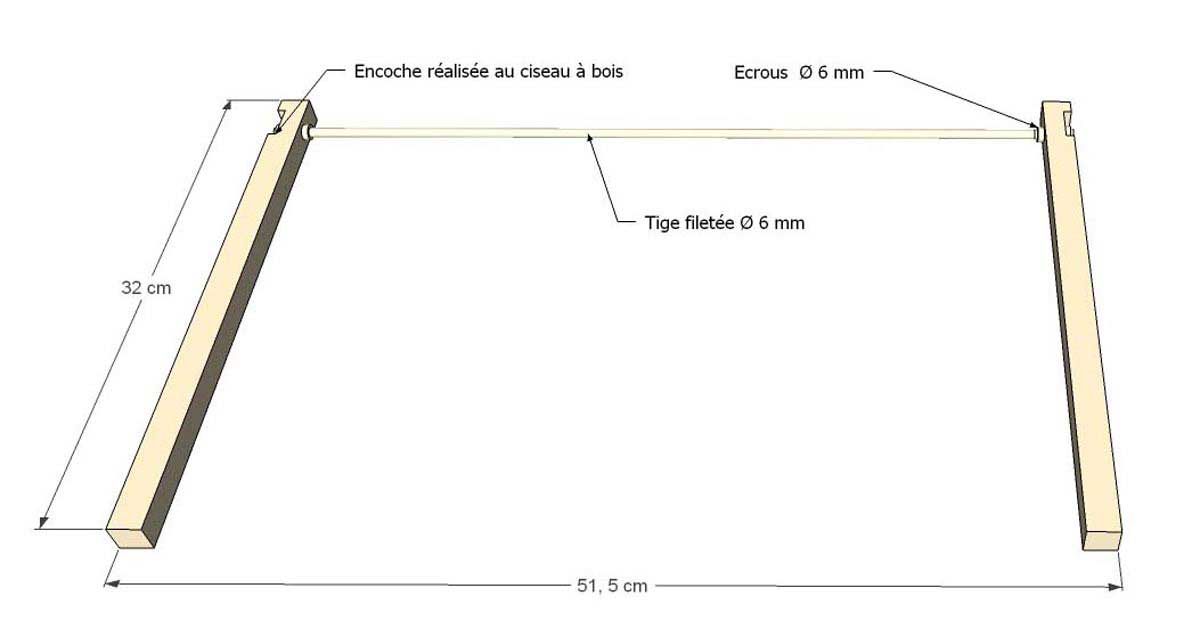

5.Scier les deux chutes conservées de l’étape 1 à 32 cm. Réaliser des encoches avec un ciseau à bois ou une mèche à bois avec une tête plate (voir étape 1). Pré-percer des trous avec la mèche à bois de Ø 6 mm pour pouvoir glisser la tige filetée de Ø 6 mm. Placer des écrous des deux côtés pour obtenir une largeur de 51,5 cm. Scier la tige filetée avec une scie à métaux.
Pré-percer deux trous de 6 mm de diamètre sur l’extrémité de chaque montant pour pouvoir relier l’appui à la tête articulée.
plan transat étape 5
Cliquer sur l’image pour l’agrandir

MON CONSEIL
Placer les écrous sur la tige filetée avant de la scier car, très souvent, en utilisant la scie à métaux, on créé involontairement des aspérités sur le filetage, le rendant inutilisable.
Les tiges filetées sont vendues en différents diamètres, le plus souvent en longueur de 1 mètre.

Transat étape 5 détail

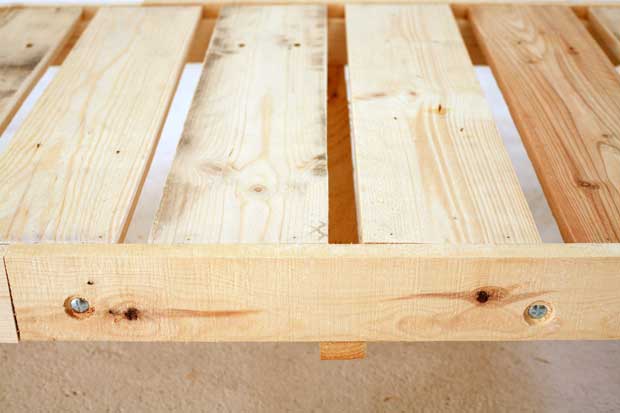

Transat détail 3

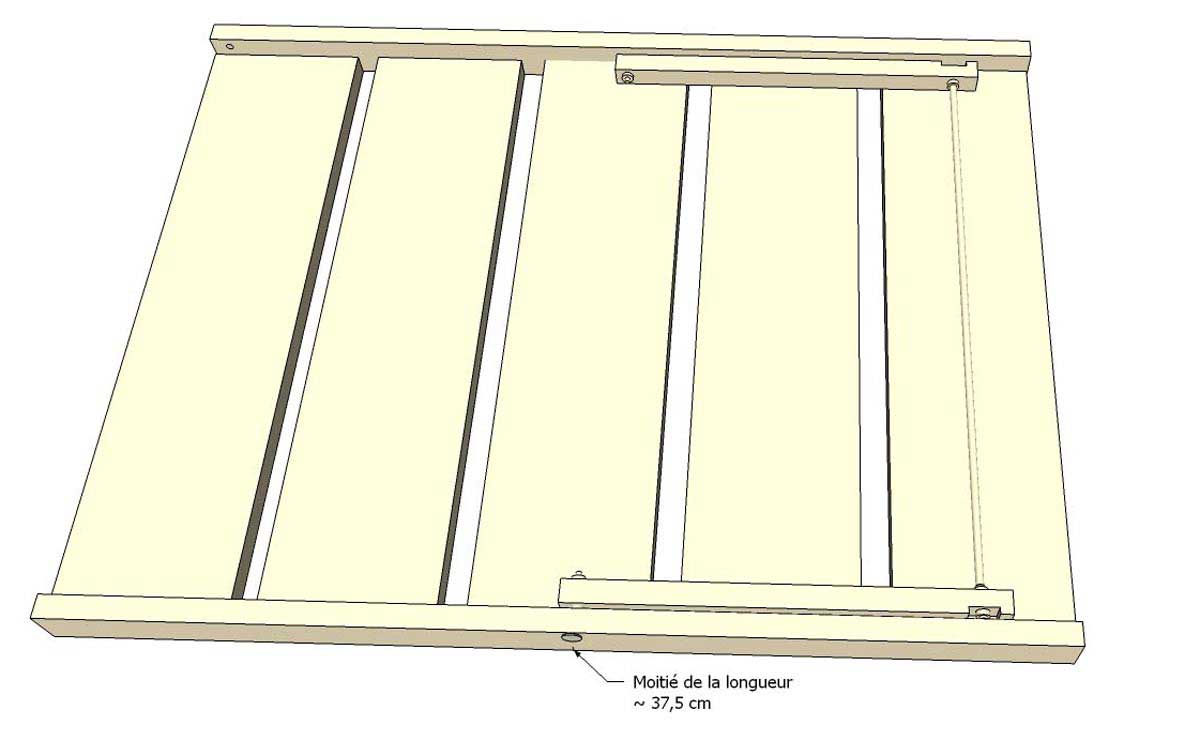

6. Relier l’appui réalisé à l’étape 5 à la tête du transat avec 2 boulons Ø 6 x 50 mm. Pré-percer des trous avec une mèche à bois au milieu de chaque côté de 75 cm.
Prévoir quelques rondelles pour ménager un espace entre l’appui et la tête (~ 5 mm) de chaque côté.
plan transat étape 6
Cliquer sur l’image pour l’agrandir

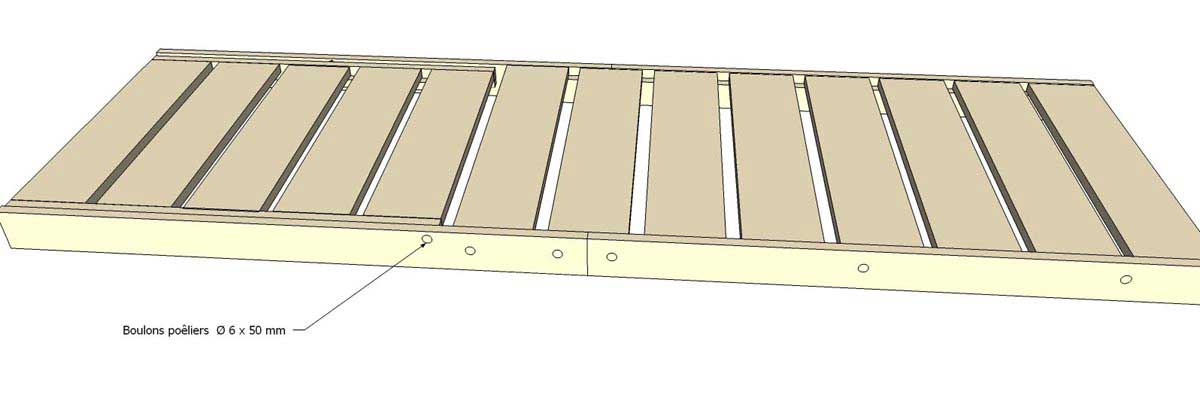

7. Assembler la partie fixe du transat et la tête articulée avec 2 boulons Ø 6 x 50 mm.
Prévoir à nouveau quelques rondelles pour ménager un espace entre la tête articulée et la partie fixe du meuble (~ 5 mm) de chaque côté.
plan transat étape 7
Cliquer sur l’image pour l’agrandir

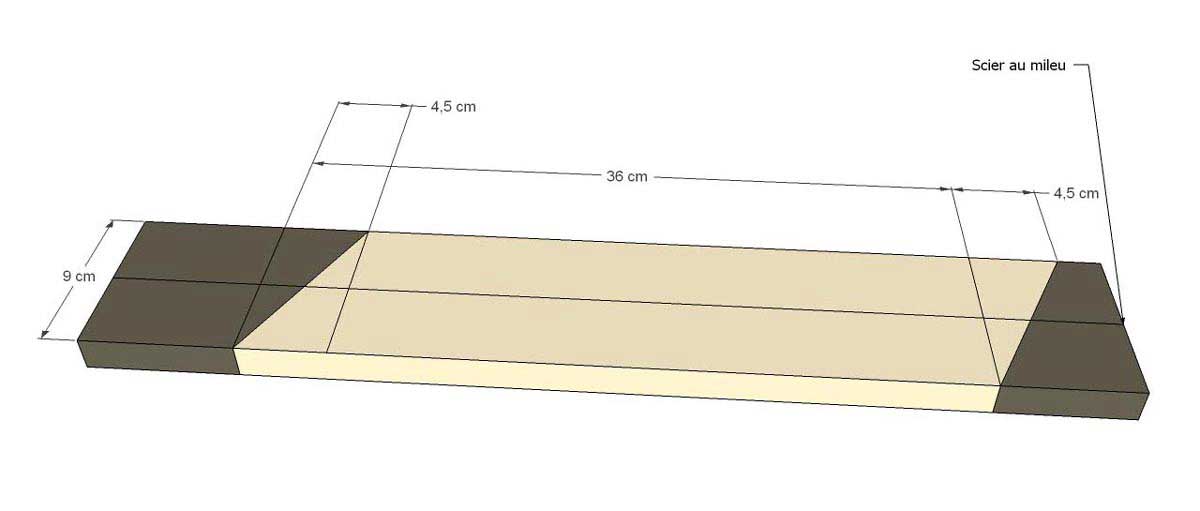

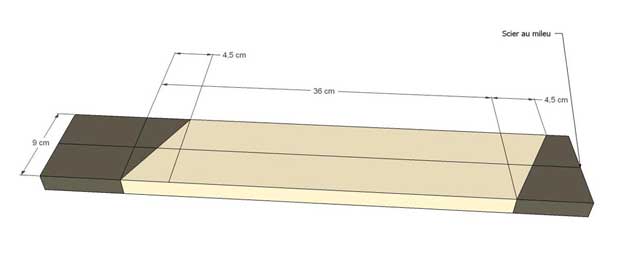

8. Pour fabriquer les pieds du transat, marquer sur une latte ~ 9 x 50 cm les repères comme indiqué ci-contre.
Fixer deux lattes de la même taille l’une sur l’autre au plan de travail, (avec celle marquée sur le dessus). Scier les parties en gris foncé.
Scier chaque morceau obtenu en deux dans le sens de la longueur. On obtient alors 4 pieds.
plan transat étape 8
Cliquer sur l’image pour l’agrandir

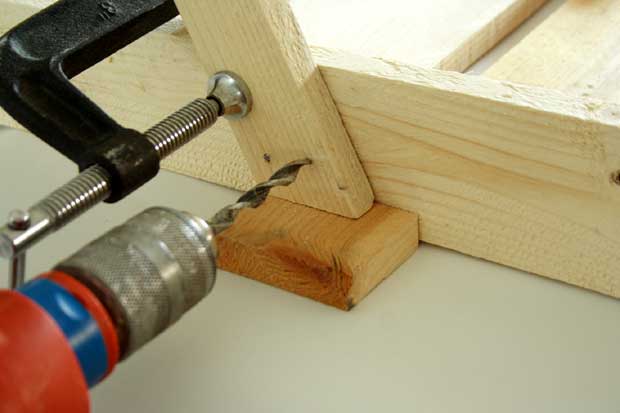

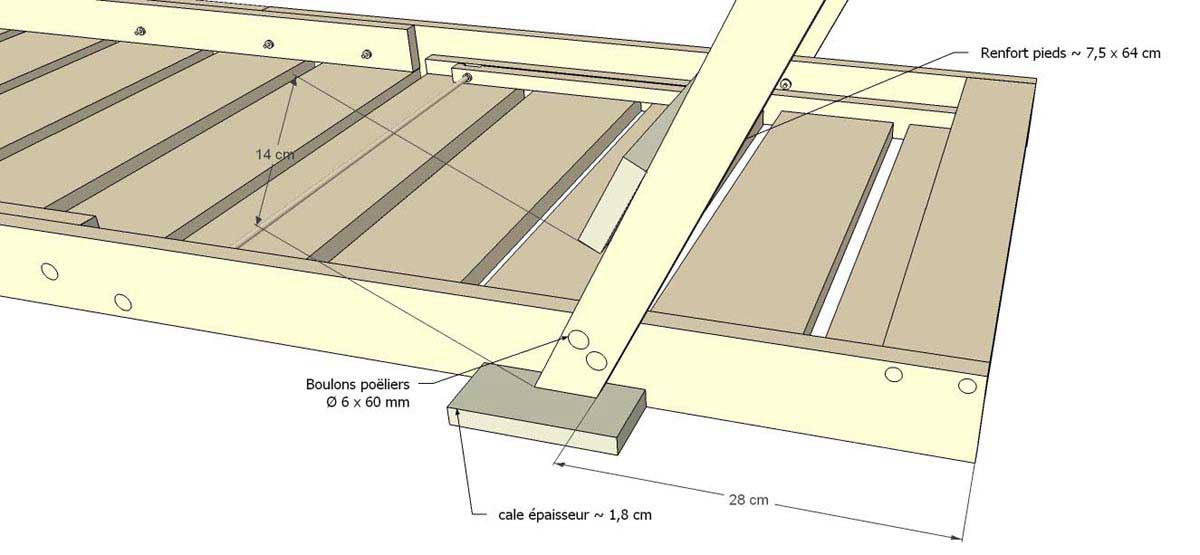

9. Retourner la structure et y fixer chaque pied (calé sur une chute de ~ 1,8 cm d’épaisseur) à 28 cm de chaque extrémité. Utiliser 2 boulons poêliers Ø 6 x 60 mm et des rondelles assorties pour fixer solidement chaque pied à la structure.
plan transat étape 9
Cliquer sur l’image pour l’agrandir
bain de soleil 3

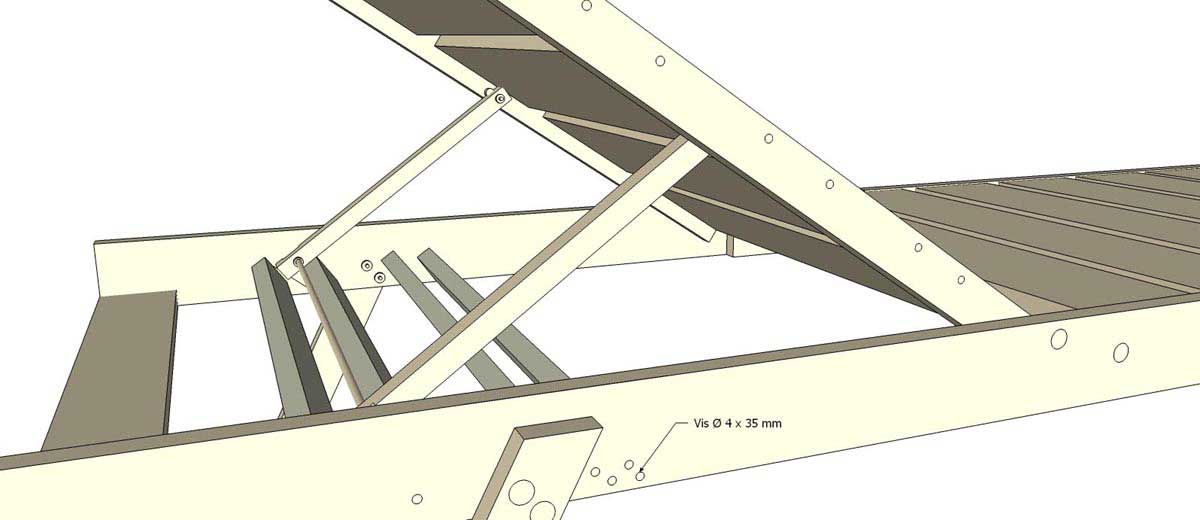

10. Scier en deux 2 lattes de 7,5 x 57 cm dans le sens de la longueur. Placer le transat sur ses pieds. Soulever la tête articulée. Déterminer 3 positions idéales et marquer des repères au crayon. Fixer les unes après les autres les 4 lattes, en respectant les angles d’inclinaison, qui serviront d’appui à la tête articulée.
plan transat étape 10
Cliquer sur l’image pour l’agrandir

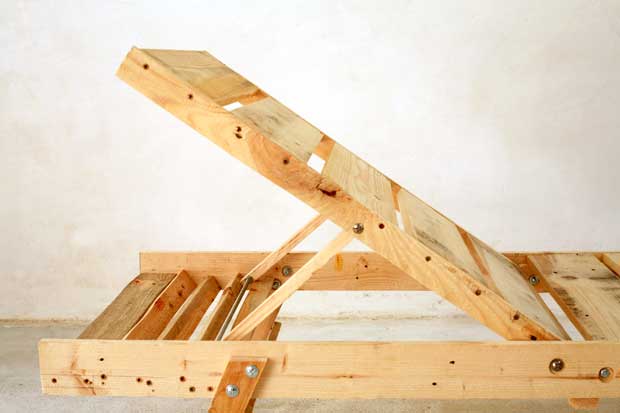

Transat détail 2
Version du transat avec des roulettes
© images : Esprit Cabane


Un livre à découvrir

Meubles en palettes Meubles en palettes, 13 pas à pas pour un mobilier sain, récup et design
Nathalie Boisseau


Table à dîner, étagères, petit bureau, transat... grâce aux explications de Nathalie Boisseau, créez des meubles en palettes au design simple et naturel.

Le bois de palette est un matériau sans traitement chimique, écologique, économique, solide et sain : une matière première idéale pour réaliser soi-même son mobilier.

Si vous êtes un bricoleur débutant, la première partie de l'ouvrage vous permettra de vous familiariser avec les palettes et les outils à utiliser.

Si vous êtes plus expérimenté, choisissez votre futur meuble, suivez le pas à pas en images, puis appliquez la finition qui vous plaît... Il ne vous reste plus qu'à (faire) admirer votre travail !

Découvrir la page auteur de Nathalie Boisseau sur Amazon
